353077-01,353077-01长度计,353077-01技术参数资料
353077-01 MT 25P 25 0.5 5.5mm GF 03 02S09 01 1.50 ~11µApp 04 01 0004 ES
| Part number ID | 353077-01 |
| Description | MT 25P Incremental length gauge HEIDENHAIN-METRO Plunger actuation: Extended with compressed air Measuring length: 25 mm Type of guide: sliding glide Reference mark position:5.5mm Accuracy grade: 0.5 µm Electrical connection: Connector M23, male, 9-pin Pin configuration: D295051 Cable type: PUR Ø 4.5 mm Cable length: 1.50 m Output signal: sinusoidal current signals (11 µApp) Signal period: 10.000 µm Power supply: 5V+-5% Degree of protection: IP 50 (EN 60529) Operating temperature: +10/+40 °C Special characteristics, length gauge: with tension string |
零件编号ID 353077-01
说明MT 25P
增量式长度计海德汉-METRO
柱塞致动：压缩空气扩展
测量长度：25毫米
指南类型：滑行滑行
参考点位置：5.5mm
精度等级：0.5μm
电气连接：连接器M23，公，9针
引脚配置：D295051
电缆类型：PURØ4.5 mm
电缆长度：1.50 m
输出信号：正弦电流信号
（11微应用）
信号周期：10,000μm
电源：5V + -5％
防护等级：IP 50（EN 60529）
工作温度：+ 10 / + 40°C特殊特性，
长度计：带有拉力绳

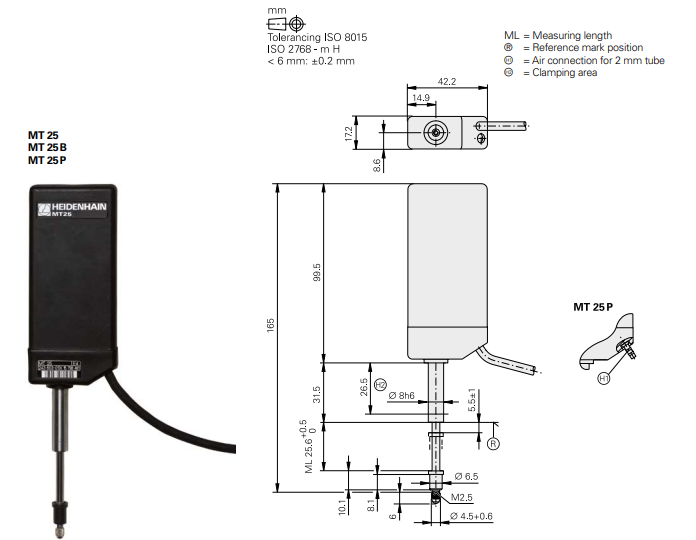

353077-01尺寸图纸：
